GALERÍA TÉCNICA: lo que vimos en las pruebas de Barcelona día 2

Una selección de las mejores imágenes técnicas de F1, proporcionadas por Giorgio Piola y Sutton Images durante el segundo día de pruebas en Barcelona.



Sauber C37

Sauber C37
1/21

En esta vista lateral del Sauber C37 se muestra el nivel de complejidad en sus deflectores de elementos múltiples.

Ferrari SF17H

Ferrari SF17H
2/21

Una toma clara de los deflectores ranurados y bargeboards.

McLaren MCL33

McLaren MCL33
3/21

Sondas Kiel montadas detrás de las rueda delanteras, para que el equipo monitoré el desempeño del alerón delantero y la estela de las llantas delanteras.

Red Bull Racing RB14

Red Bull Racing RB14
4/21

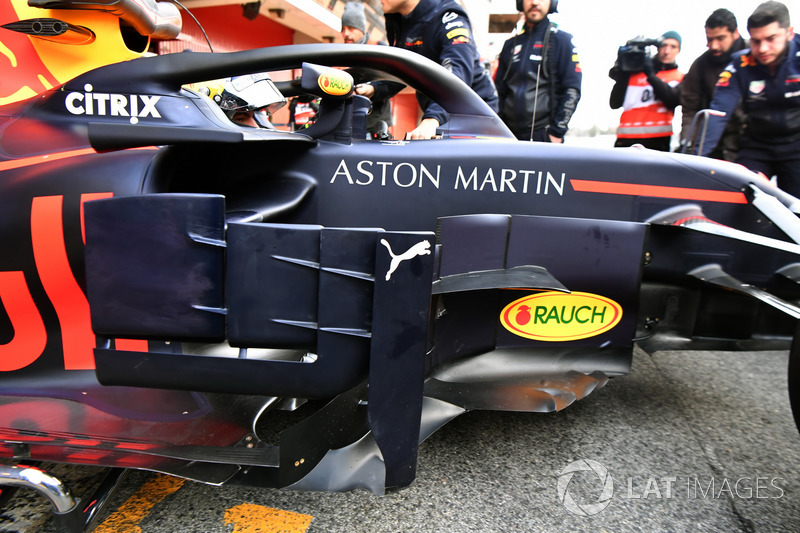

Una vista de los deflectores laterales del Red Bull.

Mercedes-AMG F1 W09

Mercedes-AMG F1 W09
5/21

Detrás de las barreras, pero una gran toma de arriba cuando paran el auto en el pitlane.

Williams FW41

Williams FW41
6/21

Tenga en cuenta los ángulos en los que se montan las sondas Kiel, ya que Williams pretende lograr la mejor adquisición de datos de ellos.

McLaren MCL33

McLaren MCL33
7/21

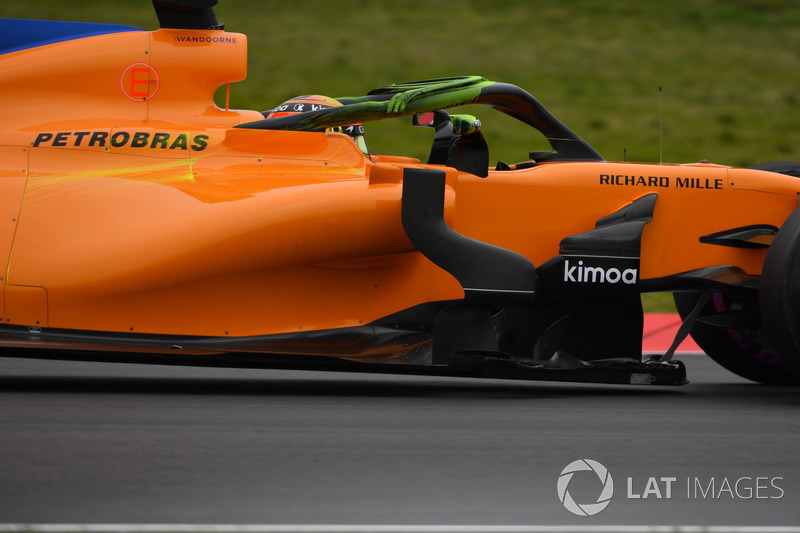

McLaren roció pintura aerodinámica en halo para evaluar el carenado aerodinámico que se le ha colocado.

AMG Mercedes F1 W09

AMG Mercedes F1 W09
8/21

Un par de conjuntos de sondas Kiel montados detrás del difusor mientras el equipo se asegura de que sus datos de simulación coincidan con los datos reales, al tiempo que intentan comprender cómo pueden agregar más rendimiento.

Williams FW41

Williams FW41
9/21

Un buen aspecto en el Williams FW41 desde arriba, muestra la complejidad adicional de la zona de bargeboards esta temporada.

Photo by: Mark Sutton

McLaren MCL33

McLaren MCL33
10/21

Otra foto del MCL33 con pintura de visualización aplicada al halo, tenga en cuenta las aletas verticales que envuelven la parte de la estructura de seguridad.

Mercedes-AMG F1 W09

Mercedes-AMG F1 W09
11/21

Una toma más de cerca a la matriz de la sonda Kiel montada en la parte trasera del W09, se muestra cómo las sondas Kiel están en ángulo en diferentes direcciones para capturar datos. También tenga en cuenta la parte inferior de la T-win que se ha agregado y que no estaba en el vagón de lanzamiento.

Photo by: Giorgio Piola

Haas F1 Team VF-18

Haas F1 Team VF-18
12/21

Las puntas de los deflectores laterales han sido tratadas con inserciones de metal, ya que el equipo busca limitar su desviación a medida que aumenta la velocidad.

Red Bull Racing RB14

Red Bull Racing RB14
13/21

El RB14 luciendo un conjunto de sondas Kiel alrededor de la cubierta del motor y los pontones.

Sauber C37 Ferrari

Sauber C37 Ferrari
14/21

Pintura aplicada a la suspensión delantera, cuando el equipo evaluó su rendimiento aerodinámico.

Red Bull Racing RB14

Red Bull Racing RB14
15/21

A cerca de la entrada angosta del sidepod y deflectores de elementos múltiples y bargeboards.

Toro Rosso STR13

Toro Rosso STR13
16/21

Un enorme conjunto de sondas Kiel montado delante de la rueda trasera se enfoca en estudiar el flujo de aire para que el equipo sepa que sus métodos de simulación se correlacionan con los datos reales.

Sahara Force India VJM11

Sahara Force India VJM11
17/21

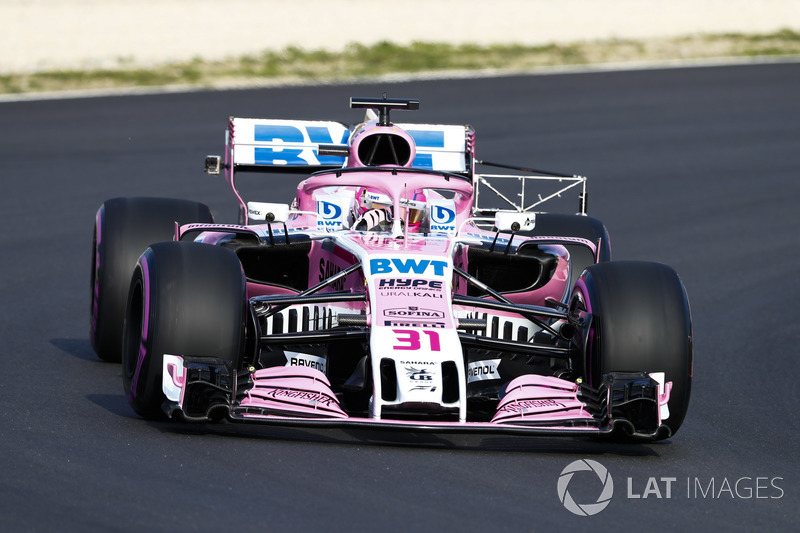

Una toma cercana al carenado del halo de triple elemento que introdujo Force India en el segundo día de pruebas.

Force India VJM11

Force India VJM11
18/21

El conjunto de sondas Kiel es para evaluar el flujo de aire en la parte trasera del automóvil. También se ve una cámara Go-pro montada en la placa de extremo del alerón trasero derecho mientras el equipo recopila imágenes que puede estudiar más adelante.

Red Bull Racing RB14

Red Bull Racing RB14
19/21

Un primer plano del elemento triple de aspas giratorias debajo de la nariz / chasis del RB14

Mercedes-AMG F1 W09

Mercedes-AMG F1 W09
20/21

Otro gran toma de arriba hacia abajo del W09 muestra cuánto se estrecha la carrocería en la región del cuello de botella.

Sauber C37 Ferrari

Sauber C37 Ferrari
21/21

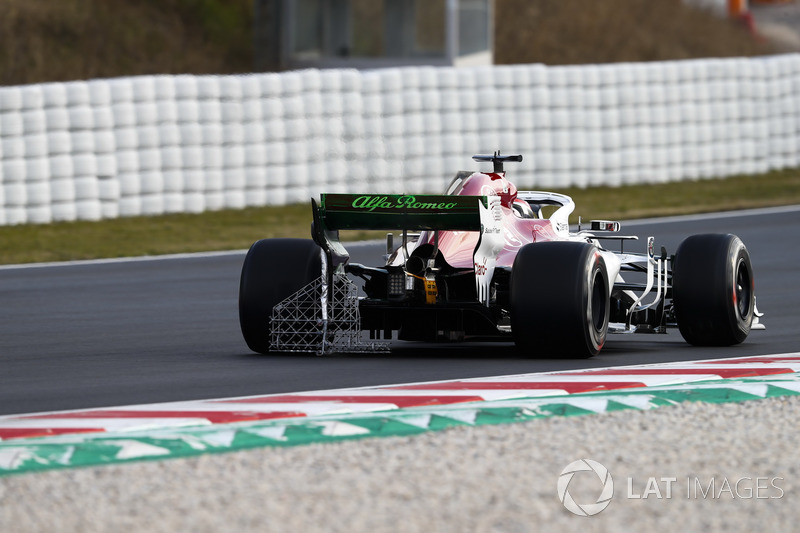

El C37 de Sauber con un conjunto de sondas Kiel montado detrás del neumático trasero y el difusor a medida que estudian cómo el flujo de aire reaccionan entre sí.
