Giorgio Piola y Sutton Images te ofrecen los últimos desarrollos técnicos de Fórmula 1 que se exhibirán en el pitlane de Monza en el Gran Premio de Italia. Haga clic en las imágenes a continuación ...

Videos sobre el GP de Italia:

Galería
Lista

Ferrari SF71H detalle de la barcaza

Ferrari SF71H detalle de la barcaza
1/27

Foto de: Mark Sutton / Sutton Images

El área compleja delante de los pontones del SF71H se completa con se completa con bargeboards, canalizaciones y deflectores.

Racing Point Force India VJM11 detalle de la barcaza

Racing Point Force India VJM11 detalle de la barcaza
2/27

Foto de: Mark Sutton / Sutton Images

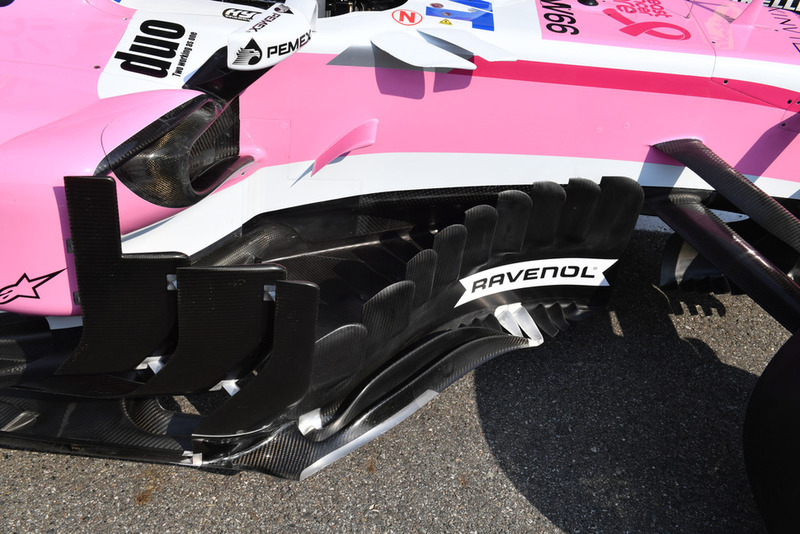

El área de la barcaza del VJM11, que se ha vuelto cada vez más compleja con el tiempo.

Ferrari SF71H detalle del piso trasero

Ferrari SF71H detalle del piso trasero
3/27

Foto de: Mark Sutton / Sutton Images

El piso de Ferrari, que fue modificado hace algunas carreras, presentaba dos ranuras alargadas en el borde del piso.

Red Bull Racing RB14 pontón

Red Bull Racing RB14 pontón
4/27

Foto de: Mark Sutton / Sutton Images

El área por delante y alrededor de los pontones del RB14, que muestra las superficies aerodinámicas increíblemente complejas y en capas.

Racing Point Force India VJM11 detalle del espejo

Racing Point Force India VJM11 detalle del espejo
5/27

Foto de: Mark Sutton / Sutton Images

El espejo y los soportes, que sobresalen por delante del pontón del VJM11.

Sauber C37 nariz y alas delanteras

Sauber C37 nariz y alas delanteras
6/27

Foto de: Mark Sutton / Sutton Images

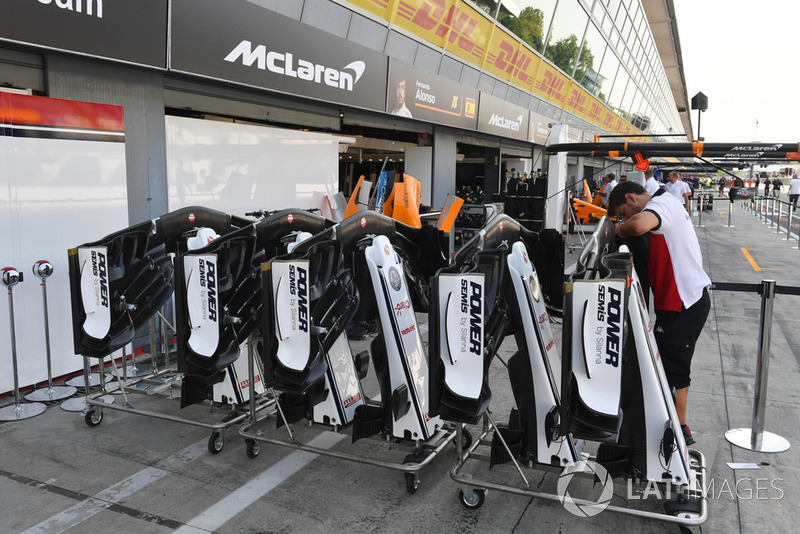

Las alas delanteras y las narices de varias especificaciones de Sauber, apiladas listas para su inspección.

McLaren MCL33 nose and front wings

McLaren MCL33 nose and front wings
7/27

Foto de: Mark Sutton / Sutton Images

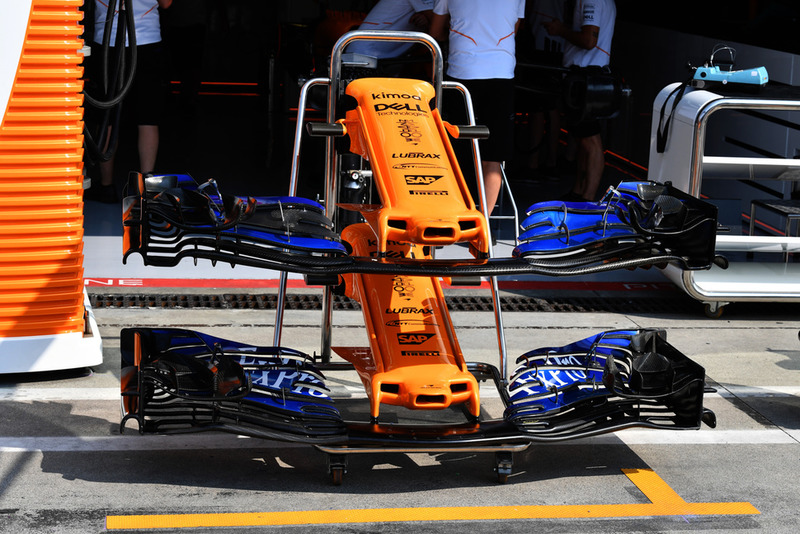

McLaren tiene dos alerones delanteros de menos carga aerodinámica disponibles para Monza. Uno (el de arriba) solo tiene una aleta superior y el otro (abajo) tiene dos, habiendo sido recortada la superior.

Renault Sport F1 Team RS 18 nariz y alas delanteras

Renault Sport F1 Team RS 18 nariz y alas delanteras
8/27

Foto de: Mark Sutton / Sutton Images

La nueva especificación del alerón delantero que Renault ha estado usando desde hace varias carreras, ahora cuenta con el ajustador en una posición interna.

Mercedes AMG F1 W09 volante

Mercedes AMG F1 W09 volante
9/27

Foto de: Mark Sutton / Sutton Images

El volante del W09 con varios botones e interruptores giratorios, que ayudan al conductor a modificar las distintas configuraciones de la unidad de potencia.

Racing Point Force India VJM11 detalle del conducto del freno delantero

Racing Point Force India VJM11 detalle del conducto del freno delantero
10/27

Foto de: Mark Sutton / Sutton Images

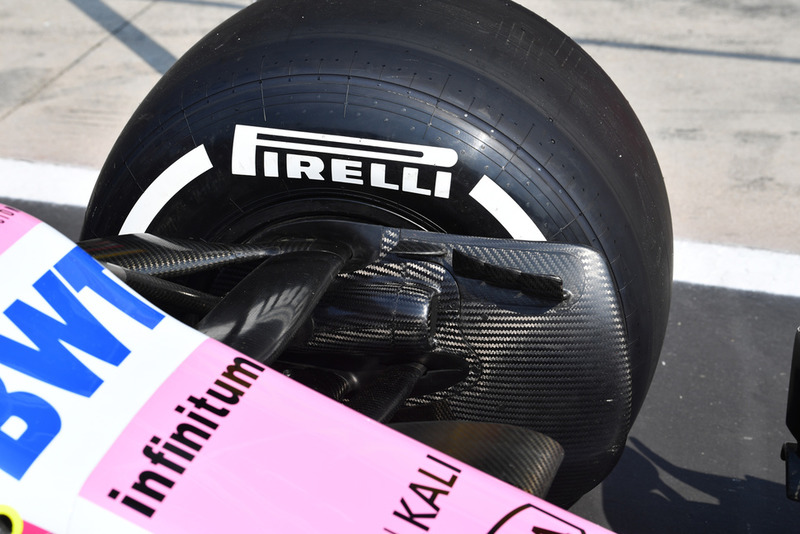

Detalle en el conducto del freno delantero del VJM11, incluidas las tres pequeñas aletas en la esquina superior.

Ferrari SF71H detalle de ventilación de la carrocería

Ferrari SF71H detalle de ventilación de la carrocería
11/27

Foto de: Mark Sutton / Sutton Images

El panel de enfriamiento de la cabina, que se modifica en cada carrera para adaptarse a los requisitos de enfriamiento de los equipos.

Mercedes AMG F1 W09 detalle de la barcaza

Mercedes AMG F1 W09 detalle de la barcaza
12/27

Foto de: Mark Sutton / Sutton Images

Esta toma muestra los deflectores laterales de tres elementos del W09 y cómo se conectan al panel lateral y al piso.

Racing Point Force India VJM11 ala

Racing Point Force India VJM11 ala
13/27

Foto de: Sam Bloxham / LAT Images

Una toma fantástica de la sección exterior del túnel del alerón delantero del VJM11 desde atrás.

Renault F1 detalle de ala delantera

Renault F1 detalle de ala delantera
14/27

Foto de: Giorgio Piola

Una toma de lado del nuevo alerón delantero de Renault y la división de la placa de extremo, que ayuda a eliminar el flujo de aire alrededor del neumático delantero.

Renault F1 detalle del alerón trasero

Renault F1 detalle del alerón trasero
15/27

Foto de: Giorgio Piola

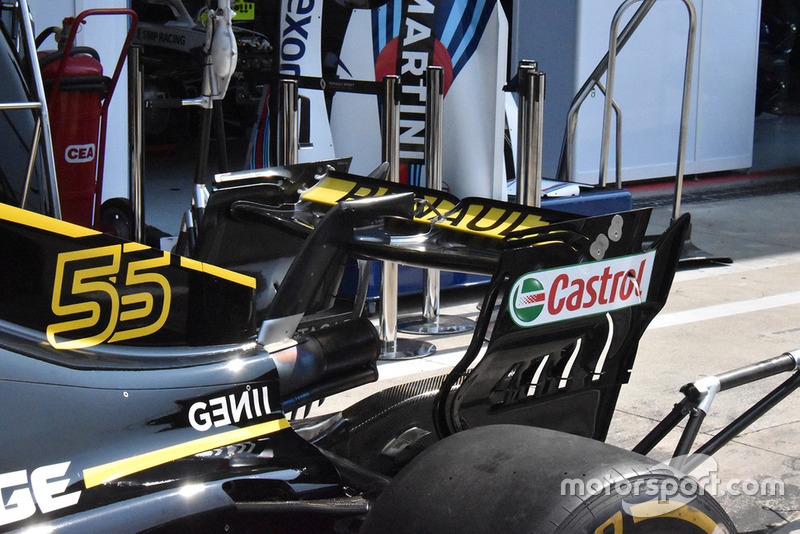

El alerón trasero de baja carga aerodinámica / arrastre de Renault, que presenta una curvatura suave en forma de cuchara.

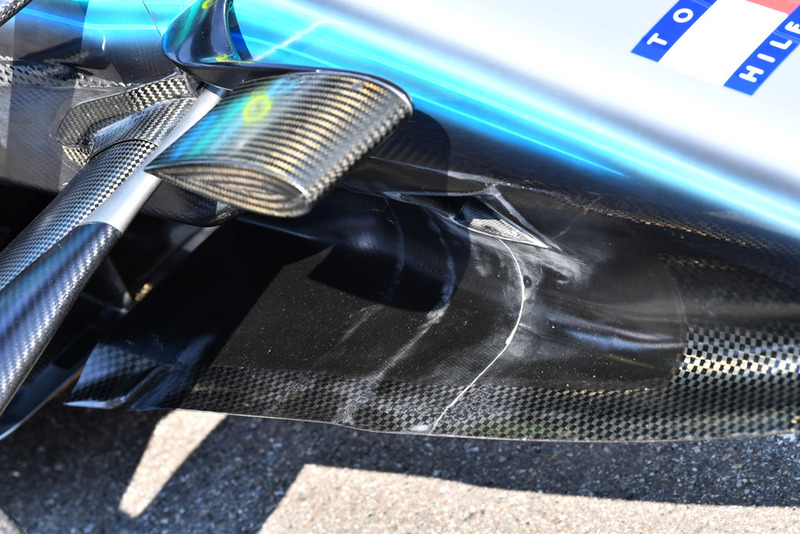

Mercedes AMG F1 W09 detalle de la nariz

Mercedes AMG F1 W09 detalle de la nariz
16/27

Foto de: Mark Sutton / Sutton Images

Acercamiento de la capa de la nariz de Mercedes y la entrada de estilo NACA utilizada como parte del sistema de conductos 'S'.

Mercedes AMG F1 W09 espejo

Mercedes AMG F1 W09 espejo
17/27

Foto de: Mark Sutton / Sutton Images

La especificación más nueva de los espejos retrovisores y su montaje en el W09.

Ferrari SF71H detalle del alerón trasero

Ferrari SF71H detalle del alerón trasero
18/27

Foto de: Mark Sutton / Sutton Images

Vista frontal del alerón de baja carga usado por Ferrari en Monza.

Ferrari SF71H trasero

Ferrari SF71H trasero
19/27

Foto de: Mark Sutton / Sutton Images

Otra imagen del alerón trasero desde atrás.

Ferrari SF71H detalle aerodinámico

Ferrari SF71H detalle aerodinámico
20/27

Foto de: Mark Sutton / Sutton Images

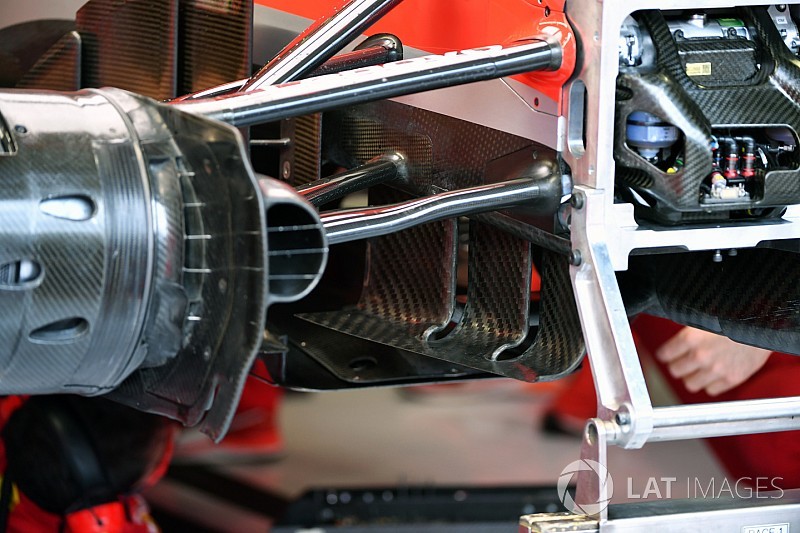

Un primer plano de las tres aletillas que sobresalen del borde delantero del piso de Ferrari.

Red Bull Racing RB14 trasero y escape

Red Bull Racing RB14 trasero y escape
21/27

Foto de: Mark Sutton / Sutton Images

Vista trasera del ala trasera extrema poco profunda que está siendo preparada para su uso por Red Bull este fin de semana.

Red Bull Racing RB14 espejo

Red Bull Racing RB14 espejo
22/27

Foto de: Mark Sutton / Sutton Images

Otra vista de los espejos retrovisores de dos piezas introducidos en Bélgica.

Mercedes AMG F1 W09 detalle del alerón delantero

Mercedes AMG F1 W09 detalle del alerón delantero
23/27

Foto de: Mark Sutton / Sutton Images

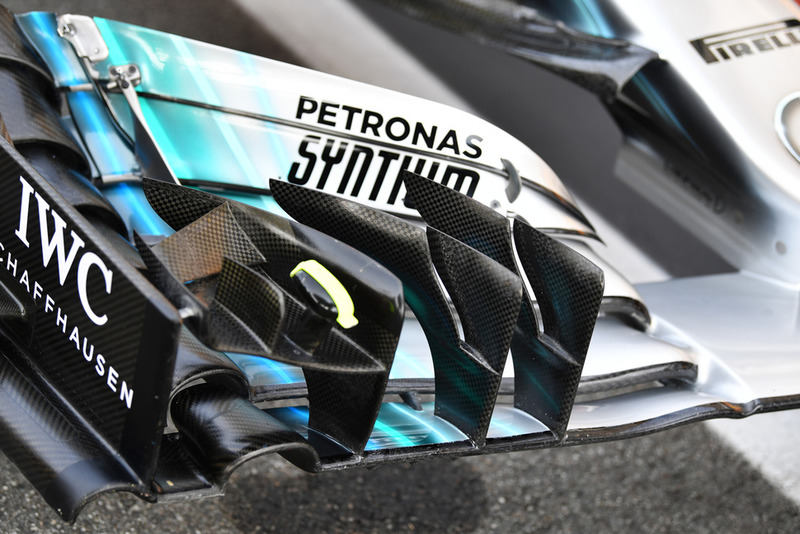

Un primer plano de la nueva especificación del alerón delantero que Mercedes recorrió en Bélgica por primera vez, con una cascada de ranuras "r" adicional.

Haas F1 Team VF-18 nariz y alas delanteras

Haas F1 Team VF-18 nariz y alas delanteras
24/27

Foto de: Mark Sutton / Sutton Images

Los dos alerones delanteros preparados para Kevin Magnussen. Nótese el flap superior diferente, que determina hasta cierto punto la cantidad de carga aerodinámica que cada uno tendrá.

Racing Point Force India VJM11 volante

Racing Point Force India VJM11 volante
25/27

Foto de: Mark Sutton / Sutton Images

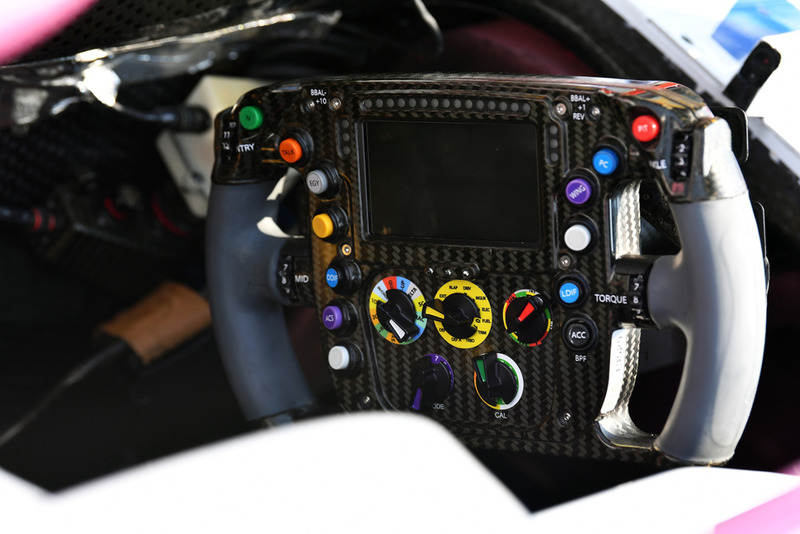

Imagen del volante de Force India, que ahora cuenta con una superficie de carbono, mientras que antes simplemente tenía un acabado de prototipo.

Racing Point Force India VJM11 volante

Racing Point Force India VJM11 volante
26/27

Foto de: Mark Sutton / Sutton Images

Otra toma desde atrás del volante del VJM11 y sus diferentes palancas.

Mercedes AMG F1 W09 detalle del alerón delantero

Mercedes AMG F1 W09 detalle del alerón delantero
27/27

Foto de: Mark Sutton / Sutton Images

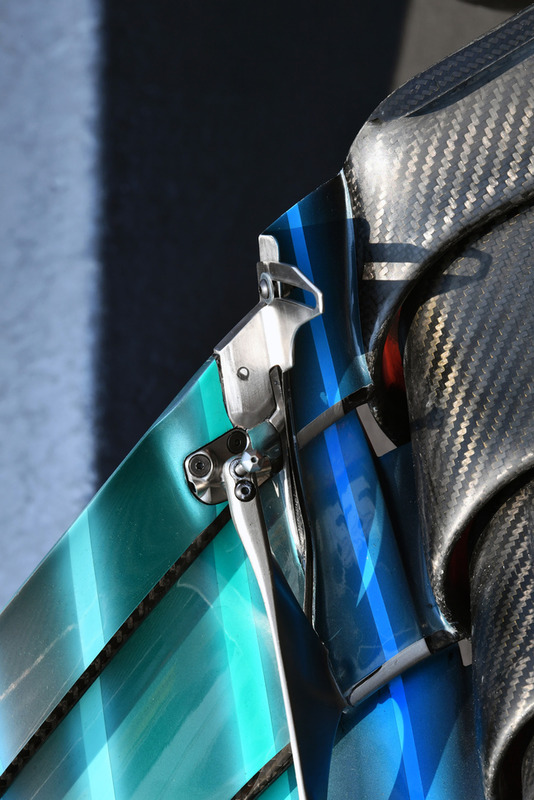

Una imagen de cerca del ajustador del alerón delantero del W09, que ha sido revisado para acomodar el flap superior recortado.
