GALERÍA TÉCNICA: la actualización del Williams FW40 durante 2017

compartidos
comentarios
GALERÍA TÉCNICA: la actualización del Williams FW40 durante 2017
Matt Somerfield
Por: Matt Somerfield
24 dic. 2017 18:28

Una selección de las mejores imágenes técnicas del coche de Williams FW40 en la temporada 2017 cortesía de Giorgio Piola, Sutton Images y LAT Images

Galería
Lista

In detail

In detail
1/35

Foto de: Sutton Motorsport Images

El elemento triple debajo de las paletas giratorias de morro / chasis utilizadas por Williams, tiene una amplia placa para los pies. También tenga en cuenta la ranura más pequeña en el medio del elemento principal.

GP de Australia

GP de Australia
2/35

Foto de: Giorgio Piola

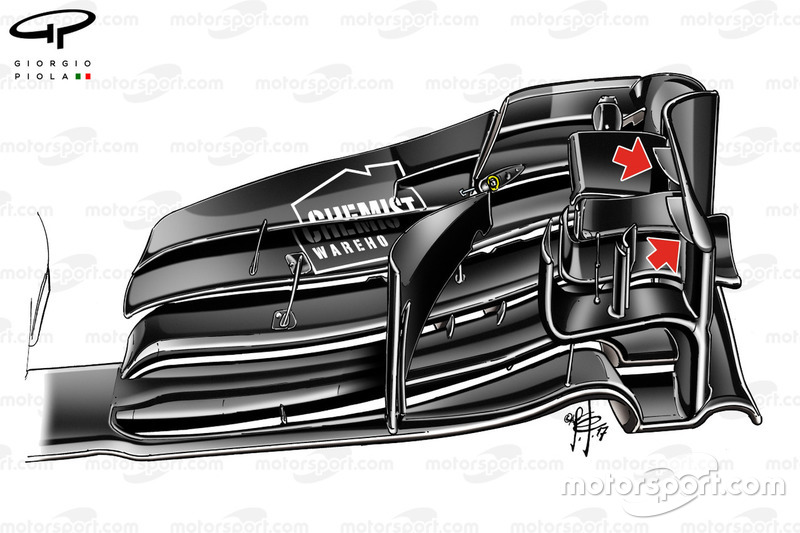

El alerón delantero del FW40 presentaba estas exclusivas pestañas triangulares en el borde superior interior de la placa de extremo (flechas rojas).

GP de Australia

GP de Australia
3/35

Foto de: Giorgio Piola

Explotando las reglas, Williams equipó al FW40 con dos T-wings en posiciones diferentes, la inferior consistiendo en una cuchilla que se fijó sobre el bonete (flecha roja hacia abajo).

GP de Bahrein

GP de Bahrein
4/35

Foto de: Sutton Motorsport Images

Flujo de Pintura Flo-viz aplicada al frente del automóvil que se ha corrido naturalmente con el flujo de aire a lo largo del automóvil.

GP de Rusia

GP de Rusia
5/35

Foto de: Sutton Motorsport Images

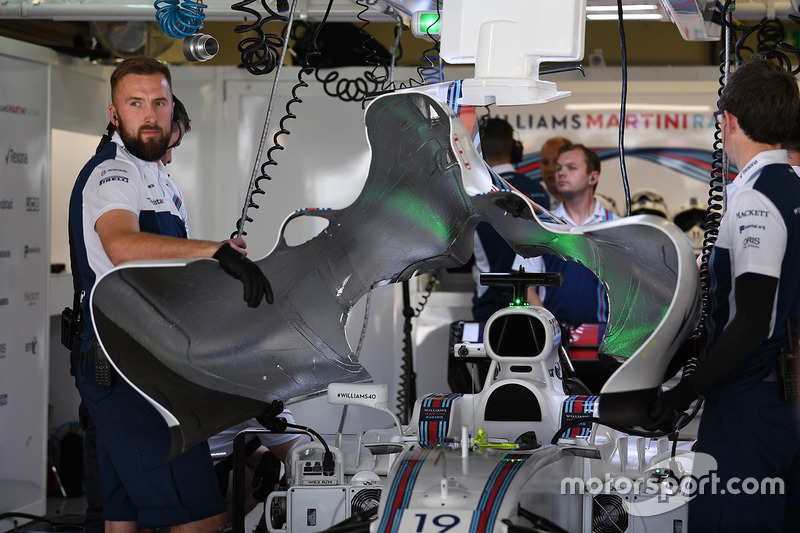

El FW40 tenía un capó hecho de una sola pieza.

GP de España

GP de España
6/35

Foto de: Giorgio Piola

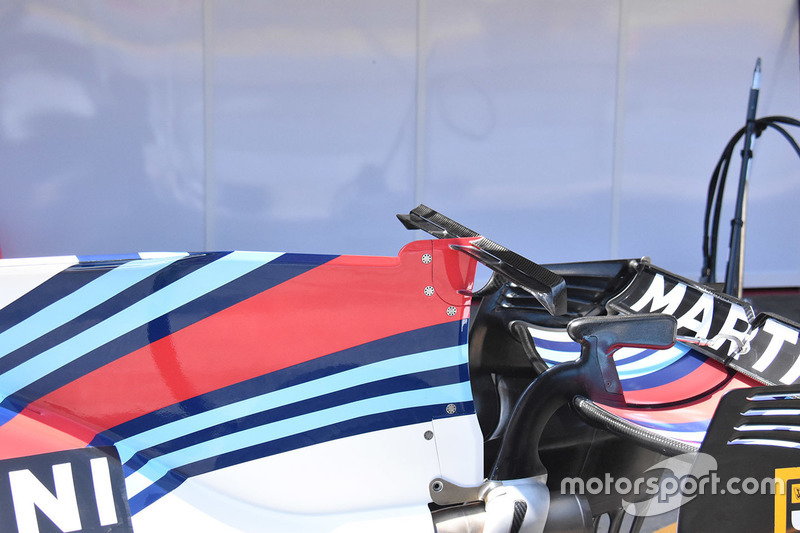

Elemento doble de la T-wing, con fuerte ángulo de ataque de Williams.

GP de España

GP de España
7/35

Foto de: Sutton Motorsport Images

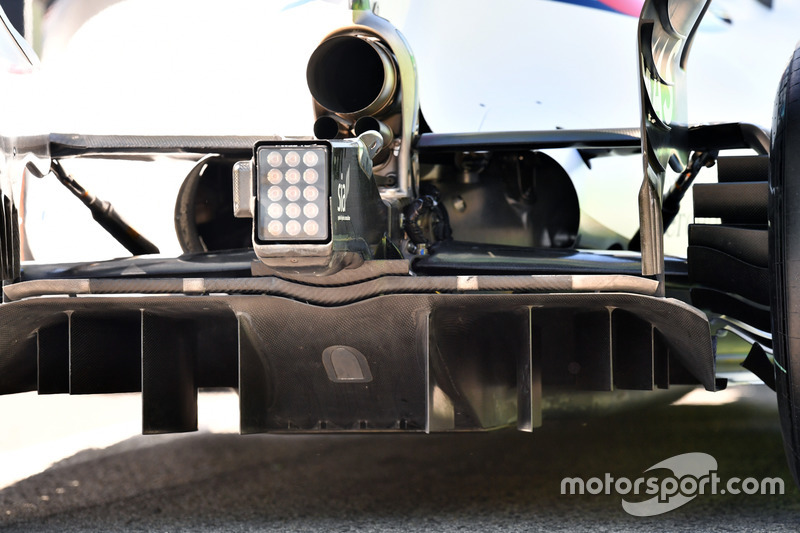

Acercamiento del difusor del FW40. Tenga en cuenta los pequeños generadores de vórtice en el borde posterior de la sección de tabla.

GP de Mónaco

GP de Mónaco
8/35

Foto de: Giorgio Piola

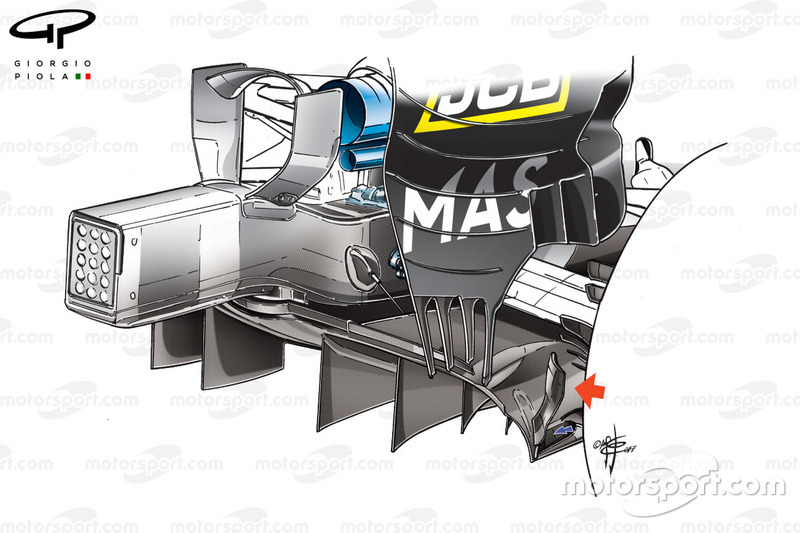

El equipo añadió esta solapa vertical pero retorcida en la parte exterior del difusor en Mónaco.

GP de Mónaco

GP de Mónaco
9/35

Foto de: Sutton Motorsport Images

Una gran toma del alerón delantero del FW40 desde atrás que muestra los detalles que a menudo no se ven.

GP de Mónaco

GP de Mónaco
10/35

Foto de: Giorgio Piola

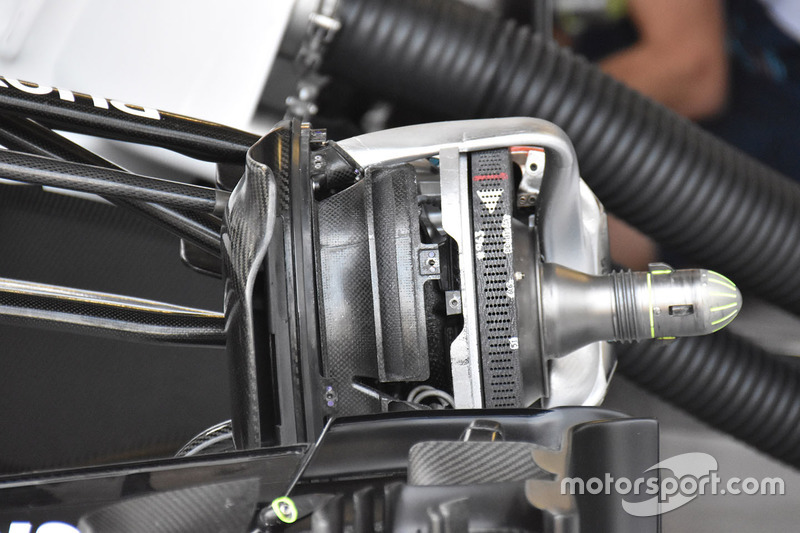

El conducto de freno delantero sin el tambor de freno nos permite ver el detalle interior.

GP de Canadá

GP de Canadá
11/35

Foto de: Sutton Motorsport Images

El bargeboard era bastante sofisticado en comparación con el bargeboard utilizado en la próxima carrera.

GP de Azerbaiyán

GP de Azerbaiyán
12/35

Foto de: Giorgio Piola

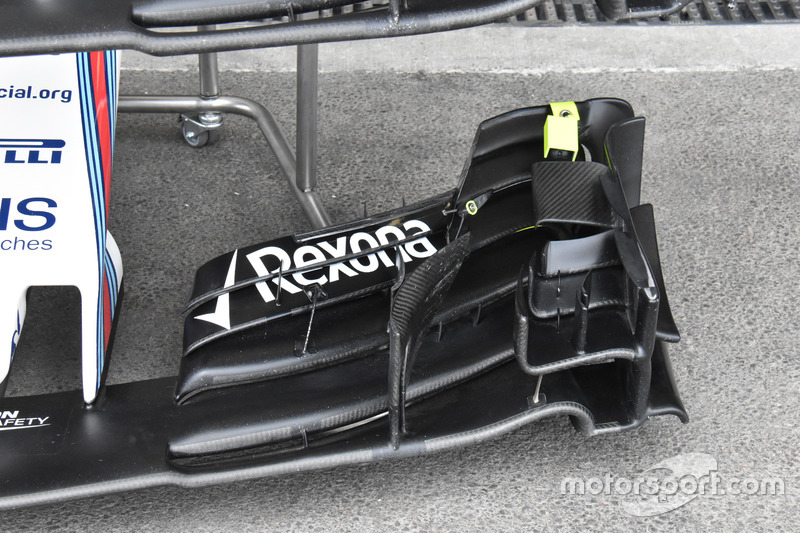

Configuración de ala frontal que presenta solo dos, acordes más cortos, solapas superiores.

GP de Azerbaiyán

GP de Azerbaiyán
13/35

Foto de: Giorgio Piola

Una configuración de ala delantera más convencional con solapas superiores más altas.

GP de Austria

GP de Austria
14/35

Foto de: Giorgio Piola

Revisión de los soportes del ala delantera con una mejora en el borde de salida (flecha roja) y la adición de una ranura pequeña (indicada en amarillo).

GP de Austria

GP de Austria
15/35

Foto de: Giorgio Piola

Las nuevas aletas laterales se distinguen por un elemento principal más grande, unido al boomerang de la cabina, y un borde inferior que consta de varios elementos y un pre-elemento con una fila de aletas.

GP de Austria

GP de Austria
16/35

Foto de: Sutton Motorsport Images

Un primer plano de la aleta boomerang que, en el caso de Williams, está fijada en la parte superior del tablero.

GP de Austria

GP de Austria
17/35

Foto de: Giorgio Piola

Vista superior hacia abajo del acondicionador de flujo de aire lateral que tiene una ranura en su borde posterior para reflejar la ranura en el piso de abajo.

GP de GRan Bretaña

GP de GRan Bretaña
18/35

Foto de: Sutton Motorsport Images

se roció una pequeña pintura de visualización de flujo alrededor de la ranura de piso longitudinal delantera.

GP de Hungría

GP de Hungría
19/35

Foto de: Giorgio Piola

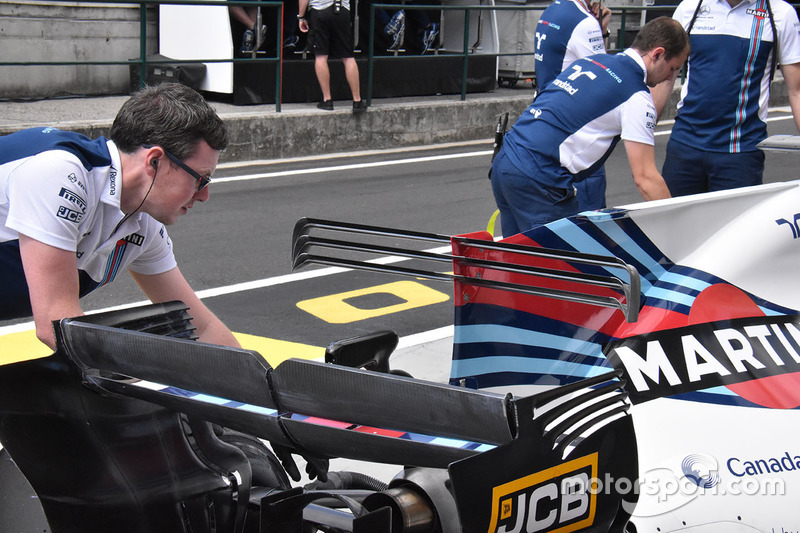

T-wing de 3 capas fabricada por Williams en un paquete de alta carga aerodinámica.

GP de Hungría

GP de Hungría
20/35

Foto de: Sutton Motorsport Images

Debido al calor en Hungaroring, el FW40 se abrieron ranuras de enfriamiento adicionales alrededor de la parte trasera de la cabina.

GP de Bélgica

GP de Bélgica
21/35

Foto de: Sutton Motorsport Images

El volante en forma de mariposa utilizado por Williams desde atrás muestra las paletas de cambio de marchas y pinzas.

GP de Bélgica

GP de Bélgica
22/35

Foto de: Giorgio Piola

suspensión trasera modificada con un nuevo accesorio para el portador del cubo (flecha blanca).

GP de Bélgica

GP de Bélgica
23/35

Foto de: Giorgio Piola

El conjunto del freno trasero sin tambor. Tenga en cuenta las perforaciones del disco y la tubería de enfriamiento de la pinza.

GP de Italia

GP de Italia
24/35

Foto de: Sutton Motorsport Images

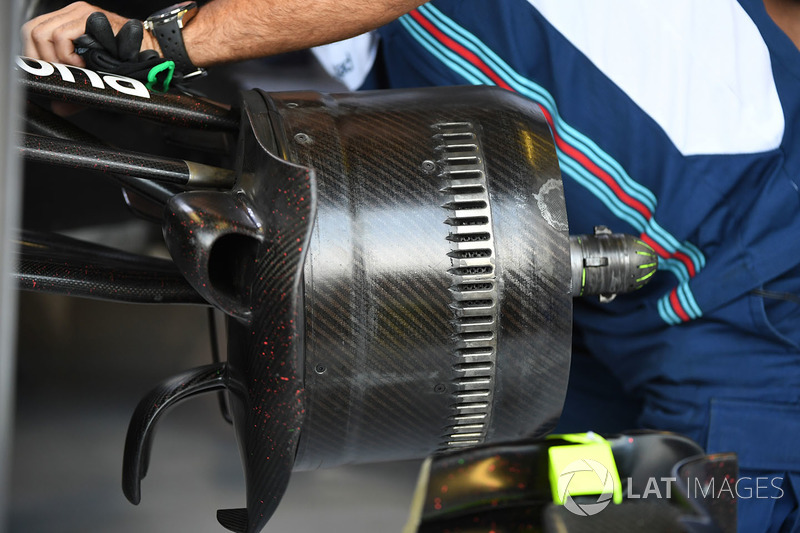

EL tambor de freno del FW40 que cuenta con un panel de metal con ranuras para disipar el calor generado durante el frenado.

GP de Italia

GP de Italia
25/35

Foto de: Sutton Motorsport Images

Vista de las seis hendiduras que se insertan en el suelo justo delante de la rueda trasera.

GP de Italia

GP de Italia
26/35

Foto de: Sutton Motorsport Images

Una buena foto de la parte trasera del FW40 en Monza.

GP de Italia

GP de Italia
27/35

Foto de: Giorgio Piola

Diferencias entre el ala trasera de Williams de Lance Stroll y la de Felipe Massa. Tenga en cuenta la falta de T-wing en el coche de Stroll.

GP de Italia

GP de Italia
28/35

Foto de: Giorgio Piola

Massa y Stroll tenían alas muy diferentes entre sí en Italia, ambos enfocados igualmente en la reducción de la resistencia aerodinámica, pero la configuración del canadiense lo era aún más.Los bordes anteriores son muy diferentes (subrayados en amarillo), así como los bordes posteriores de los obturadores (punteados en verde).

Singapur GP

Singapur GP
29/35

Foto de: Giorgio Piola

Williams separó el acondicionador del flujo de aire del piso. Ahora se basa en un generador de vórtice (flecha roja) y se ha avanzado para evitar tener que volver a crear la ranura que aparece en el piso (flecha verde). También notamos que la extensión del piso se ha dividido en varios elementos (flecha azul).

GP de Estados Unidos

GP de Estados Unidos
30/35

Foto de: Giorgio Piola

Vista de dos elementos deflectores y extensión de piso de elementos múltiples introducido en Singapur.

GP de México

GP de México
31/35

Foto de: Giorgio Piola

Vista trasera del FW40 en configuración para el circuito de la Ciudad de México con su aleta de tiburón de longitud completa, T-Wing de múltiples elementos, ala trasera grande y monkey seat.

GP de Brasil

GP de Brasil
32/35

Foto de: Giorgio Piola

Vista de arriba de la cabina nos da la oportunidad de ver los recintos de las paletas de embrague que le dan al conductor una mayor sensación de la posición del embrague.

GP de Brasil

GP de Brasil
33/35

Foto de: Mark Sutton

Detalle de la nariz con la ranura agregada al soporte del alerón delantero y destinada a migrar los flujos de aire.

GP de Abu Dhabi

GP de Abu Dhabi
34/35

Foto de: Sutton Motorsport Images

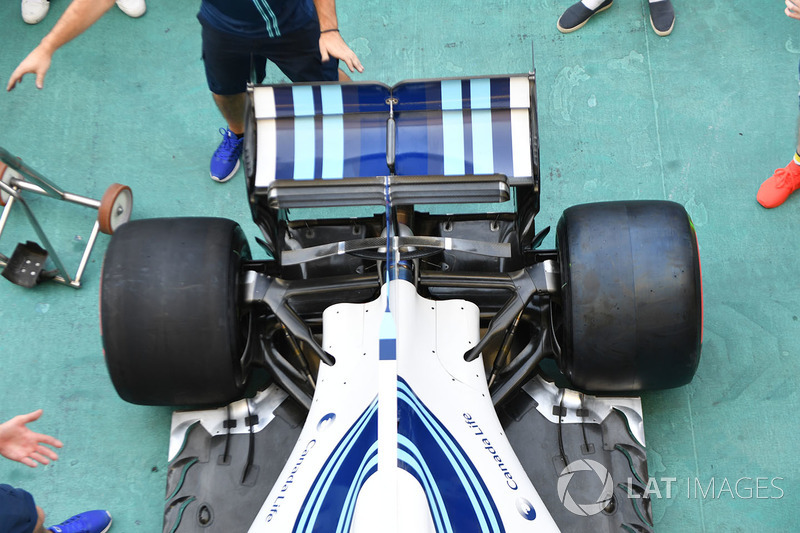

Vista general de arriba de la parte trasera del FW40, que incluye la configuración botella de coque de la carrocería, la suspensión trasera, el alerón trasero y las T-Wing.

Test en Abu Dhabi

Test en Abu Dhabi
35/35

Foto de: Mark Sutton

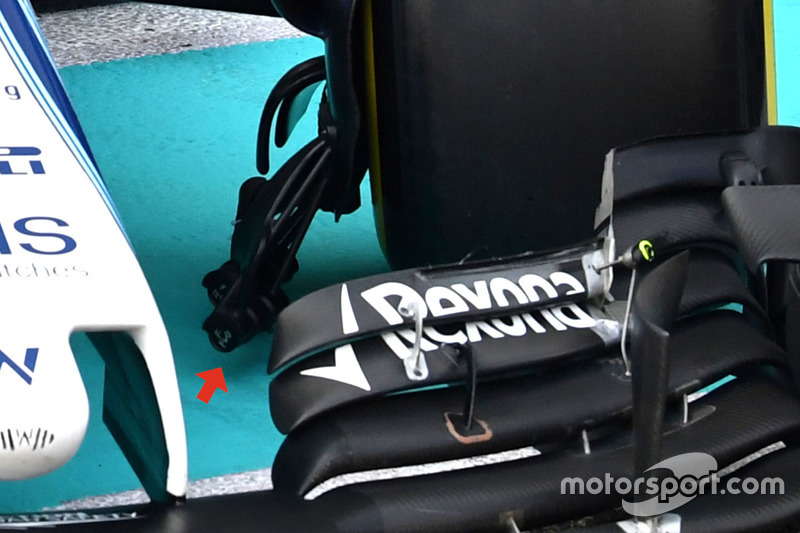

El equipo de Williams aprovechó las pruebas para colocar un soporte de cámara en el achicador de freno delantero izquierdo. Esta cámara se usó para registrar imágenes de deformaciones de neumáticos.
