GALERÍA TÉCNICA: del martes de la segunda sesión de pruebas de F1
Matt Somerfield
Por: Matt Somerfield
6 mar. 2018 23:57

Galería de los detalles técnicos de los monoplazas de F1 en la segunda sesión de pruebas del primer día en Barcelona, ​​cortesía de Giorgio Piola y Sutton Images.

Sebastian Vettel, Ferrari SF71H

Ferrari SF71H

Galería
Lista

Mercedes-AMG F1 W09

Mercedes-AMG F1 W09
1/21

Foto de: Sutton Motorsport Images

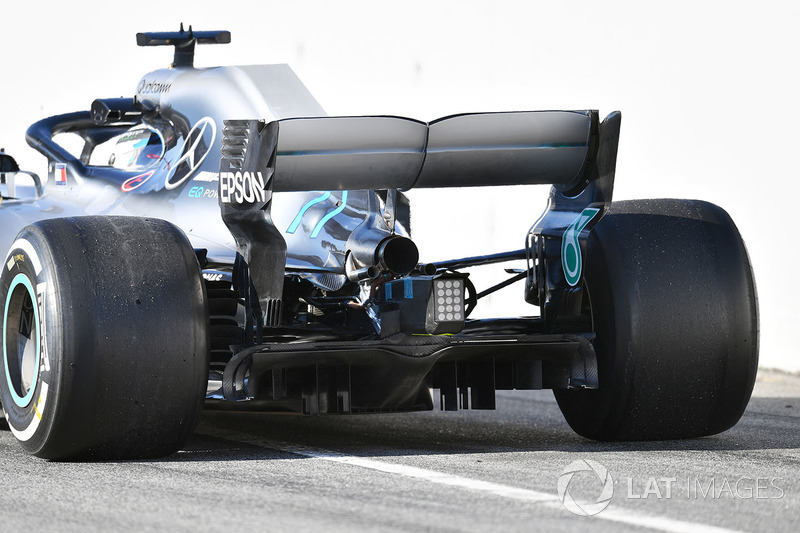

La parte trasera del W09, que incluye una bonita vista de las lengüetas Gurney hacia atrás ranuradas hacia afuera y curvas que rodean el difusor. También tomar en cuenta las bandas de temperatura térmica en la estructura del para choque a medida que los equipos controlan la interacción de las columnas de escape con él.

Red Bull Racing RB14

Red Bull Racing RB14
2/21

Foto de: Sutton Motorsport Images

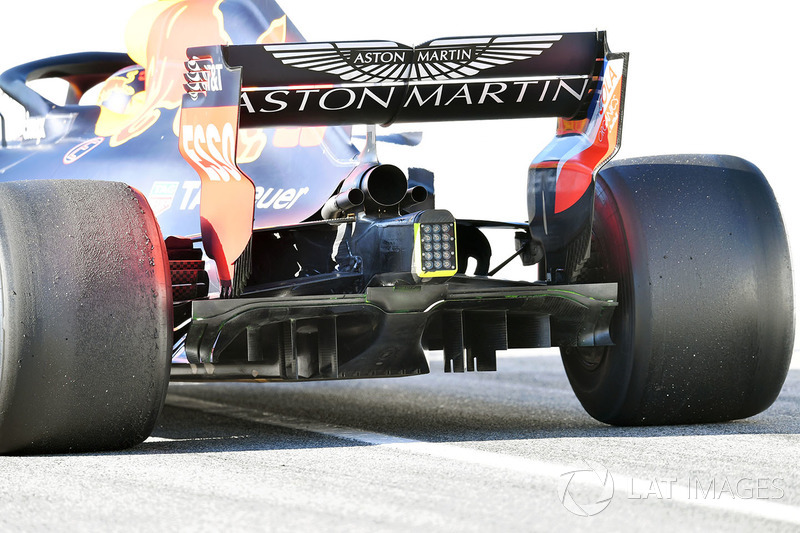

Una toma de la parte trasera de la RB14 altamente inclinados, tenga en cuenta también cómo los tubos de escape y la válvula de descarga principal son en ángulo ascendente, un rasgo compartido por todos los equipos impulsados ​​por Renault, aunque no tan agresivo como la solución de los equipos "de trabajo".

Red Bull Racing RB14

Red Bull Racing RB14
3/21

Foto de: Sutton Motorsport Images

Un primer plano de la rueda del RB14 con neumático ultrasuave, muestra que el equipo ha retenido una vez más el eje delantero hueco ventilado.

Alfa Romeo Sauber C37

Alfa Romeo Sauber C37
4/21

Foto de: Mark Sutton

Un primer plano de la parte trasera del C37 muestra muchos detalles pequeños, incluida la sección exterior del difusor, que sigue la filosofía de estilo de aleta de plumas que Ferrari usó durante varios años.

Mercedes AMG F1 W09

Mercedes AMG F1 W09
5/21

Foto de: Giorgio Piola

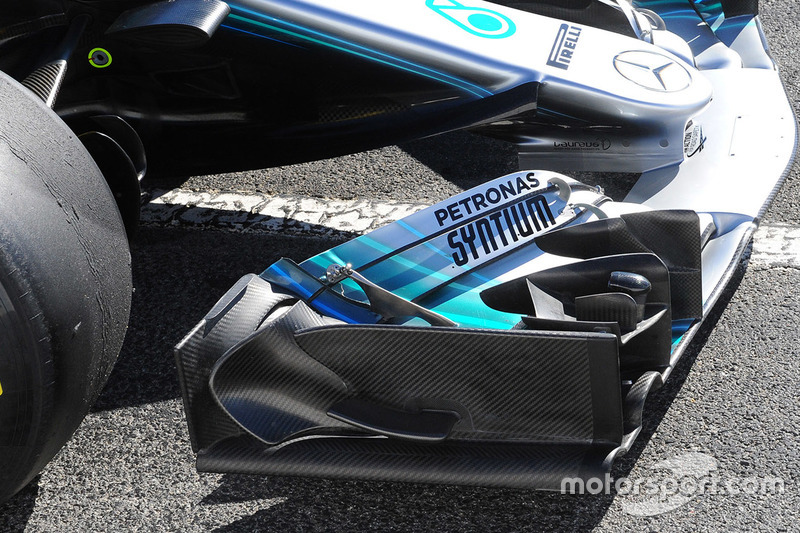

El nuevo alerón delantero de Mercedes fue probado en el último día de la primera prueba, que presenta una placa de extremo muy revisada.

McLaren MCL33

McLaren MCL33
6/21

Foto de: Giorgio Piola

Habiendo tenido problemas de temperatura durante la primera prueba, McLaren realizó algunos cambios apresurados en la parte trasera de la cubierta del motor para la segunda prueba. Notará las dos marcas de quemaduras detrás de la salida original de la carrocería que se cree que son causadas por su proximidad al calor generado por el turbo y los escapes. Como tal, para esta segunda prueba se han agregado tres puntos de ventilación (justo debajo del número de Stoffel Vandoorne) para ayudar a evacuar el calor. Esto es después de que el equipo sufriera una falla durante la primera prueba, cuando un clip falló y el escape se desprendió quemando la carrocería y reduciendo la marcha.

Haas F1 Team VF-18

Haas F1 Team VF-18
7/21

Foto de: Andrew Hone / LAT Images

Una bonita toma de acción que muestra la parte trasera del Haas, tenga en cuenta el uso de las extensiones de difusor con forma de aleta de plumas en la sección exterior, lo que ayuda a mejorar aún más el rendimiento de esta sección.

Alfa Romeo Sauber C37

Alfa Romeo Sauber C37
8/21

Foto de: Giorgio Piola

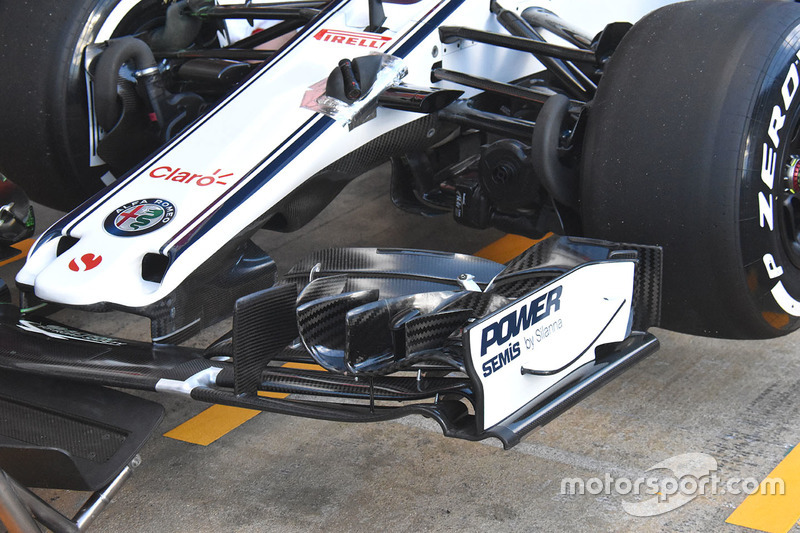

La nariz está equipada con una cámara lenta que mira hacia el ala delantera para controlar su deflexión. También tenga en cuenta que la entrada del conducto "S" grande debajo de la nariz está perfectamente alineada con la salida de la nariz.

Alfa Romeo Sauber C37

Alfa Romeo Sauber C37
9/21

Foto de: Sutton Motorsport Images

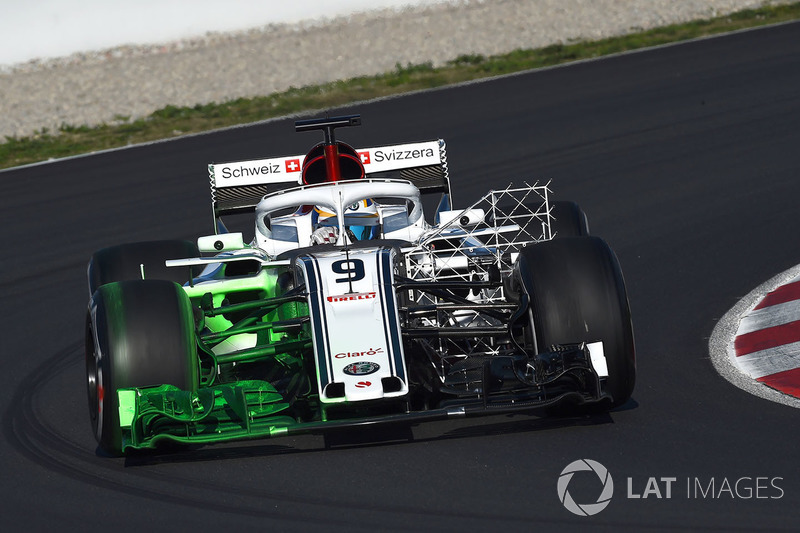

El Sauber C37 con pintura fluorescente en un lado del automóvil mientras el equipo busca respuestas sobre cómo se desempeña su aerodinámica para que puedan seguir obteniendo ganancias. Notarás que también tienen un conjunto sustancial de sondas Kiel en el lado opuesto del automóvil para reunir más datos.

Renault Sport F1 Team RS18

Renault Sport F1 Team RS18
10/21

Foto de: Sutton Motorsport Images

El Renault RS18 con un gran par de conjuntos de sondas kiel montados detrás de las ruedas traseras y el difusor mientras el equipo monitorea su interacción.

Ferrari SF71H

Ferrari SF71H
11/21

Foto de: Andrew Hone / LAT Images

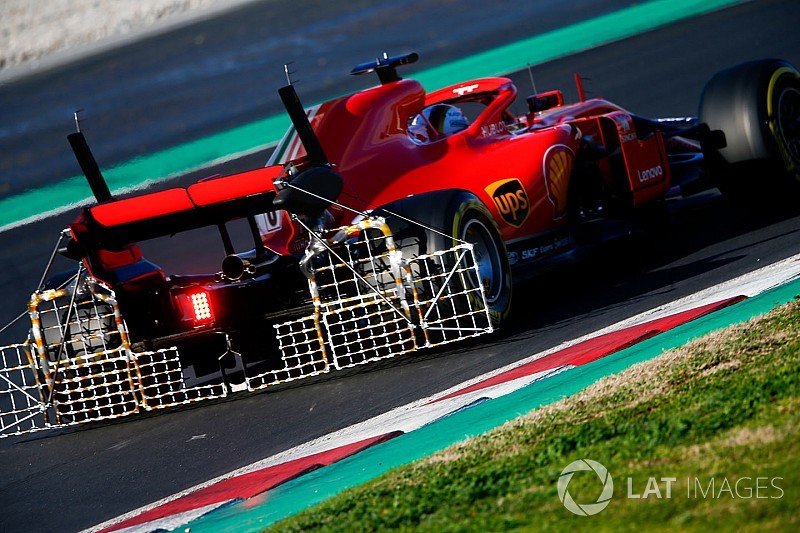

El SF71H de Ferrari con un par de grandes matrices de sonda kiel montado detrás del coche, tenga en cuenta la configuración de triple tubo de pitot montado alto para arriba en soportes sobre el alerón trasero.

Toro Rosso STR13

Toro Rosso STR13
12/21

Foto de: Sutton Motorsport Images

Este conjunto de sondas kiel está montado detrás del neumático delantero izquierdo mientras el equipo monitorea el comportamiento aerodinámico de la estela que se genera.

Red Bull Racing RB14

Red Bull Racing RB14
13/21

Foto de: Glenn Dunbar / LAT Images

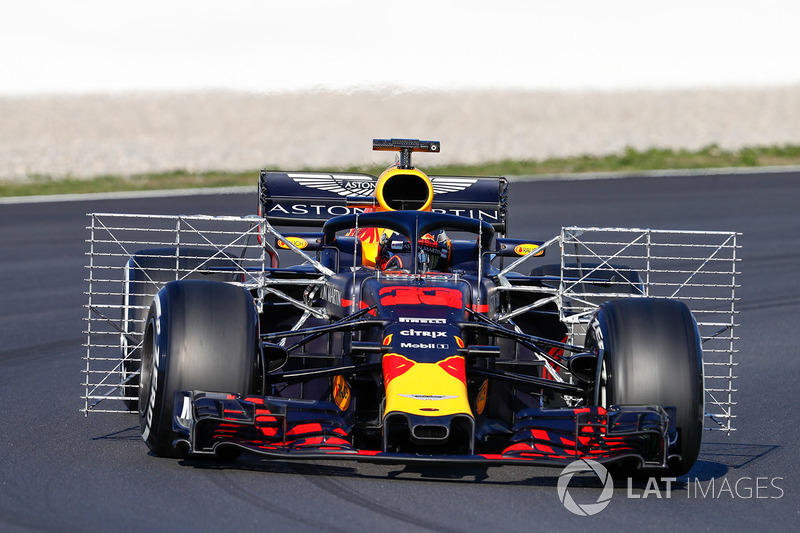

El RB14 con dos arreglos de sonda kiel montados justo por delante de los sidepods

Williams FW41

Williams FW41
14/21

Foto de: Giorgio Piola

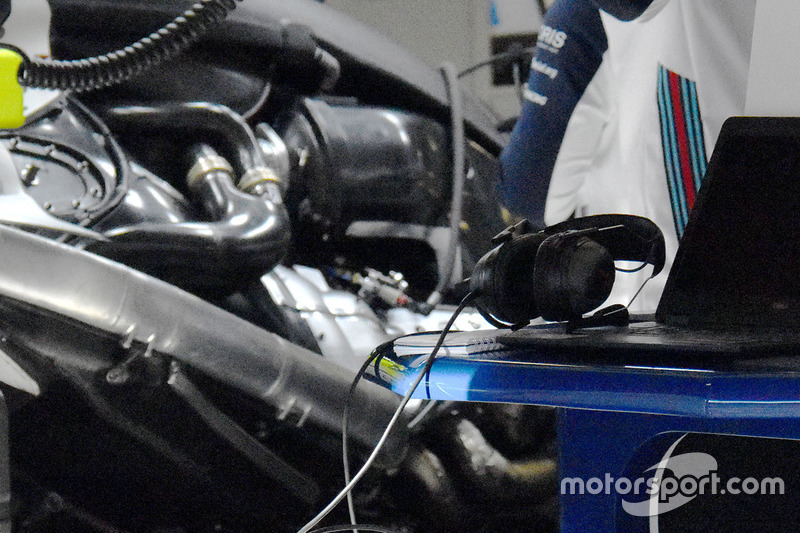

Una mirada bajo las cubiertas de Williams en la unidad de potencia Mercedes 2018 y cómo está instalada en el FW41.

McLaren MCL33

McLaren MCL33
15/21

Foto de: Glenn Dunbar / LAT Images

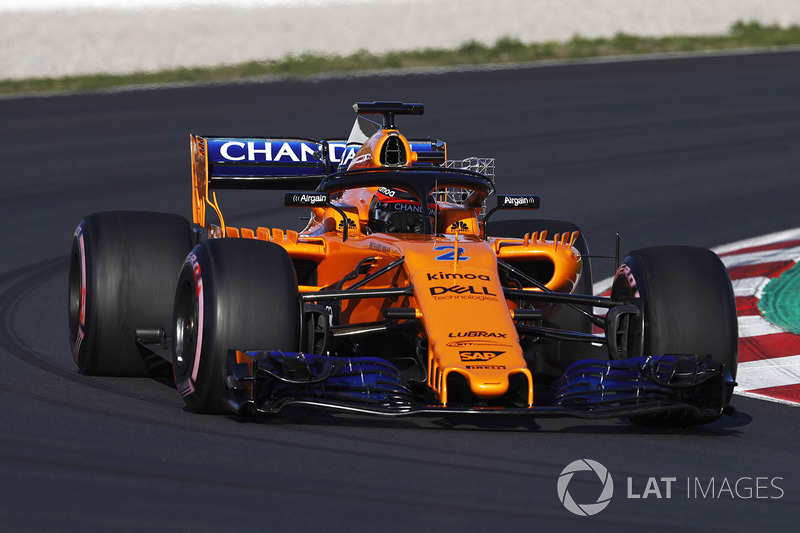

Stoffel Vandoorne circulando en el MCL33 con sondas kiel montadas en la caja de aire para estudiar el comportamiento de los flujos de aire cuando llega a la entrada, mientras otra serie de sondas de kiel se monta hacia abajo para ver cómo se comporta el flujo de aire en esa región.

Mercedes AMG F1 W09

Mercedes AMG F1 W09
16/21

Foto de: Giorgio Piola

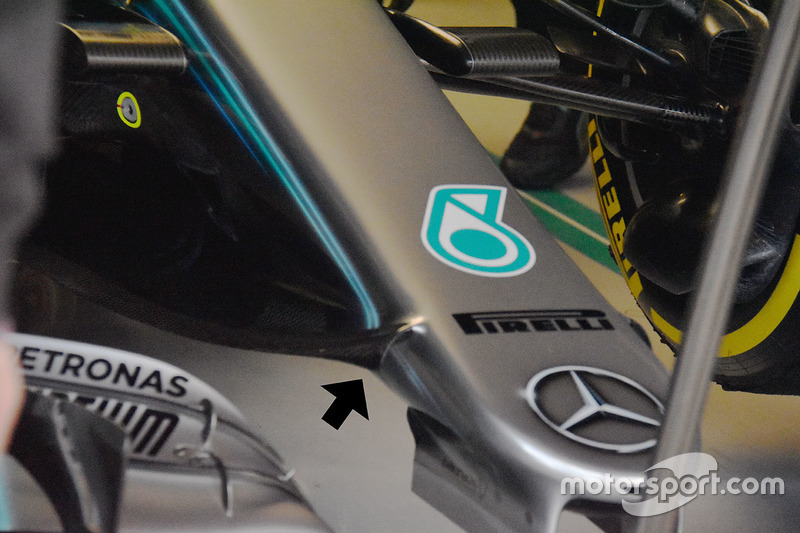

La "capa" de la nariz modificada introducida y ejecutada por Mercedes en el último día de la primera prueba.

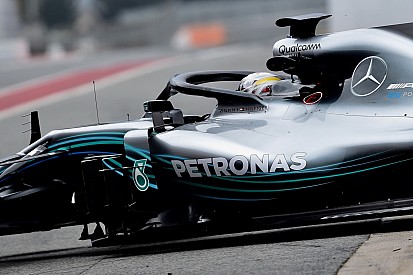

Mercedes-AMG F1 W09

Mercedes-AMG F1 W09
17/21

Foto de: Giorgio Piola

En el suelo, junto a la rueda trasera y el sidepod, hay una hilera de diminutos tubos Pitot para recopilar datos.

Ferrari SF71H

Ferrari SF71H
18/21

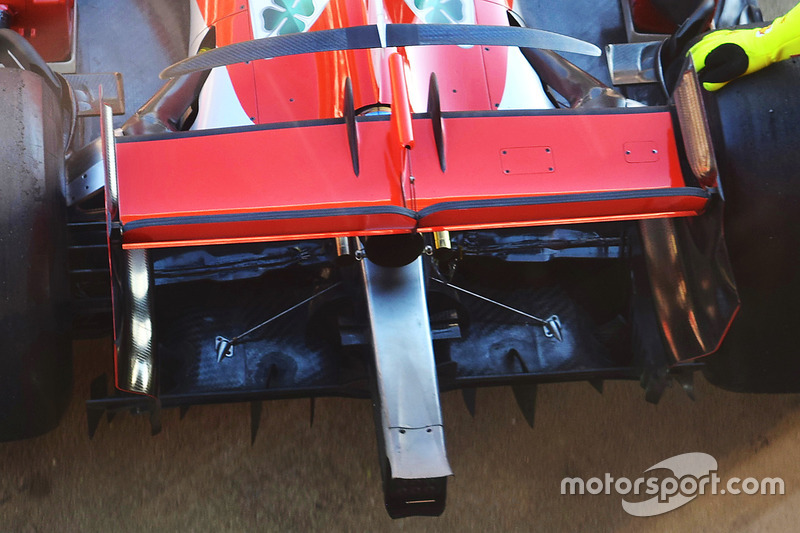

Vista del borde posterior del piso y el difusor del Ferrari SF71H

McLaren MCL33

McLaren MCL33
19/21

Foto de: Mark Sutton

El pios del McLaren MCL33 con pintura fluorescente para ver si está funcionando como se predijo en las simulaciones.

Mercedes AMG F1 W09

Mercedes AMG F1 W09
20/21

Foto de: Giorgio Piola

Mercedes hizo una alteración a la sección central de su difusor para el primer día de la segunda prueba, agregando estrías en el borde posterior de la lengüeta superior Gurney ayudando al flujo de aire a superar la aleta alta arriba.

Force India VJM11

Force India VJM11
21/21

Foto de: Joe Portlock / LAT Images

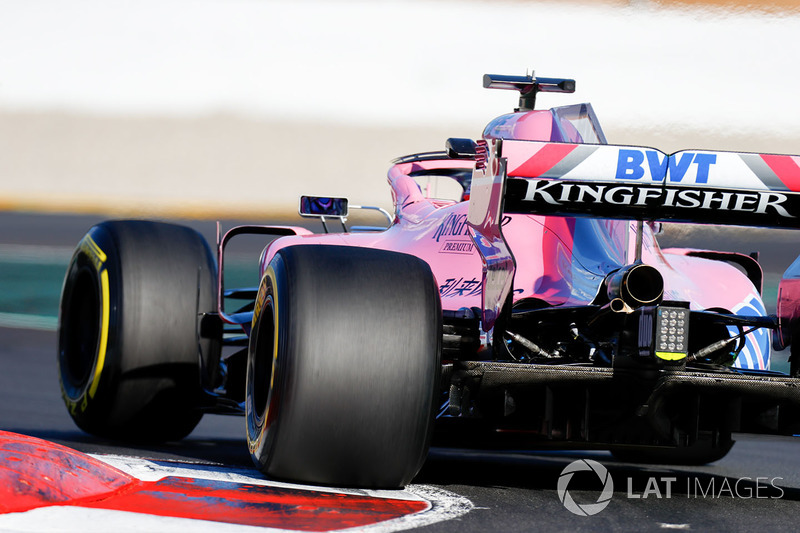

La parte trasera del VJM11 muestra que el equipo está utilizando un esquema de diseño externo similar al de los "tres grandes".
