Análisis técnico de Giorgio Piola
Tema

Análisis técnico de Giorgio Piola

GALERÍA TÉCNICA: actualizaciones de los F1, directamente desde el pitlane

compartidos
comentarios
GALERÍA TÉCNICA: actualizaciones de los F1, directamente desde el pitlane
Por:
Coautor: Matt Somerfield
12 mar. 2020 15:10

Giorgio Piola y Sutton Images nos proporcionan las mejores imágenes técnicas del pitlane mientras se preparan para el GP de Australia.

Haga clic en las flechas para recorrer las imágenes de abajo...

Galería
Lista

Detalle trasero del Mercedes F1 W11

Detalle trasero del Mercedes F1 W11
1/18

Foto de: Giorgio Piola

Un primer plano de la parte trasera de la suspensión del Mercedes W11 en posición vertical, que se ha abierto para cumplir con la nueva regla técnica de la FIA.

Racing Point RP20, detalle de los frenos

Racing Point RP20, detalle de los frenos
2/18

Foto de: Giorgio Piola

Conjunto de suspensión y freno trasero del Racing Point. Observe cómo el canal formado en la posición vertical se ha conectado con espuma de poliestireno, mientras el equipo busca formas de cumplir con la nueva reglamentación técnica de la FIA sobre el asunto.

McLaren MCL35, detalle del ala

McLaren MCL35, detalle del ala
3/18

Foto de: Giorgio Piola

McLaren tiene dos especificaciones de alerones delanteros disponibles para ellos en Australia. La primera es la más reciente y fue probada durante la segunda semana de la prueba de pretemporada.

Racing Point RP20

Racing Point RP20
4/18

Foto de: Giorgio Piola

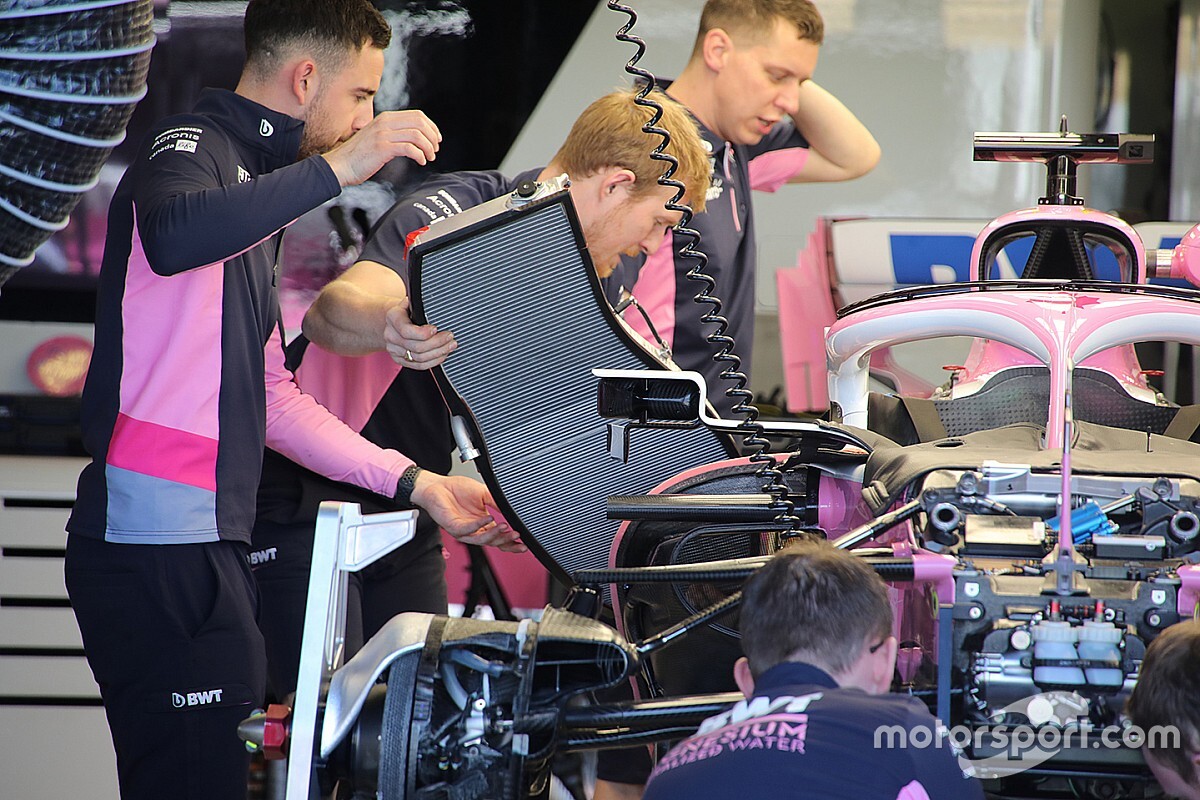

Un mecánico de Racing Point maneja el intercooler antes de que se instale en el sidepod izquierdo.

Racing Point RP20

Racing Point RP20
5/18

Foto de: Giorgio Piola

Los mecánicos de Racing Point preparan el radiador para el sidepod derecho.

Mercedes F1 W11

Mercedes F1 W11
6/18

Foto de: Giorgio Piola

Una mirada al ensamblaje del freno trasero de Mercedes antes de que las cubiertas continúen Observe el conducto de plata que lleva aire desde la entrada para enfriar la pinza de freno.

Ferrari SF1000

Ferrari SF1000
7/18

Foto de: Giorgio Piola

La carrocería de la caja lateral y la cubierta del motor de Ferrari que está hecha de una pieza mucho más grande, en lugar de secciones más pequeñas como se hace en otras partes de la parrilla.

Ferrari SF1000 detalle frontal

Ferrari SF1000 detalle frontal
8/18

Foto de: Giorgio Piola

El diseño del conducto de freno en el Ferrari SF1000 presenta un tambor de dos piezas, mejorando la ruta del flujo de aire a medida que viaja a través de la cara del ensamblaje y sale a través de la rueda.

Haas F1 Team VF20, detalle del piso

Haas F1 Team VF20, detalle del piso
9/18

Foto de: Giorgio Piola

La sección del suelo del Haas VF20 delante del neumático trasero tiene un acabado diferente, ya que el equipo busca mejorar la estabilidad en una región en la que las múltiples ranuras y agujeros podrían dañarlo fácilmente.

Renault F1 Team R.S.20 detalle del alerón delantero

Renault F1 Team R.S.20 detalle del alerón delantero
10/18

Foto de: Giorgio Piola

El diseño de la nariz de Renault para el 2020, que presenta una estructura principal similar a la de Mercedes en las últimas temporadas y una capa ampliada.

Mercedes F1 W11 detalle de la suspensión delantera

Mercedes F1 W11 detalle de la suspensión delantera
11/18

Foto de: Giorgio Piola

Una vista expuesta de la parte delantera del Mercedes con el tan comentado conjunto de dirección para el DAS a la vista.

McLaren MCL35 detalle de la suspensión trasera

McLaren MCL35 detalle de la suspensión trasera
12/18

Foto de: Giorgio Piola

La suspensión trasera del McLaren MCL35, note como el conducto del freno se abre en la superficie superior para recoger más flujo de aire.

McLaren MCL35 detalle del difusor

McLaren MCL35 detalle del difusor
13/18

Foto de: Giorgio Piola

El nuevo difusor que fue probado por McLaren durante la segunda semana de pruebas de pretemporada.

McLaren MCL35 sidepods

McLaren MCL35 sidepods
14/18

Foto de: Giorgio Piola

La región del bargeboard y el deflector del McLaren MCL35.

Mercedes F1 W11 sidepods

Mercedes F1 W11 sidepods
15/18

Foto de: Giorgio Piola

Como comparación un área similar en el Mercedes W11. Observen cómo utilizan más secciones horizontales para salvar el hueco en el medio del panel deflector.

Mercedes F1 W11 detalles trasero

Mercedes F1 W11 detalles trasero
16/18

Foto de: Giorgio Piola

El ensamblaje del alerón trasero del Mercedes W11 y la T-wing de un solo elemento. También noten el elemento de una sola hoja entre los pilares del alerón trasero, sobre el escape. Esto ayuda a ordenar el flujo que sale de la cubierta del motor antes de que sean influenciados por los gases de escape.

Williams FW43 detalle del piso

Williams FW43 detalle del piso
17/18

Foto de: Giorgio Piola

El piso del Williams FW43 tiene un trabajo de metal cosido alrededor de las ranuras de los neumáticos, para que el piso no se flexione demasiado y se cierre la brecha, lo que reduce su efectividad.

Mercedes F1 W11 detalle de la suspensión delantera

Mercedes F1 W11 detalle de la suspensión delantera
18/18

Foto de: Giorgio Piola

Esta toma de arriba hacia abajo del sidepod del Mercedes W11 muestra el panel de enfriamiento con rejilla junto a la cabina, que actualmente utiliza una de sus configuraciones más grandes.
